18006136817户外机器联网，正在从“现场拼装”走向一体化设计
2026-08-25 17:38:30
ATM、自助售货机、加油机、监控等户外设备,部署环境各不相同,却面临着相似的联网需求:通过蜂窝网络回传业务数据,同时支持远程管理和维护。
但对设备厂商和系统集成商来说,把网络接到户外,并不是选一台路由器这么简单。路由器装在哪里、蜂窝信号如何引入、现场如何供电、网络异常后如何恢复,都需要在实际部署中逐一解决。
传统方案通常将工业路由器安装在金属机柜内,再通过馈线将蜂窝天线引至柜外,在保护设备的同时,减少金属柜体对蜂窝信号的影响。但随之而来的,是天线安装、馈线铺设、柜体开孔以及接口防水等一系列现场工作。当部署从一个点位扩展到几十甚至更多点位时,这些看似细小的环节,就会逐渐转化为安装和运维成本。
针对这类户外设备联网需求,映翰通近日推出 ODU302 4G 户外路由器。ODU302 采用一体化户外设计,将蜂窝路由、天线与户外防护集成于一台设备中,可直接部署在设备顶部、墙面或立杆等位置。相比传统的“柜内路由器 + 柜外天线”方案,它将原本需要在现场分别完成的天线安装、馈线连接与户外防护,整合到设备设计之中,让户外联网部署更简单。
户外机器联网,为什么总绕不开金属机柜?
把路由器放进机柜,是自助设备中很常见的做法。路由器受到柜体保护,也容易连接电源和业务设备。问题在于,金属柜体会影响蜂窝信号,天线通常还是要装到柜外。此时,馈线长度、走线位置和密封方式都需要一起考虑。

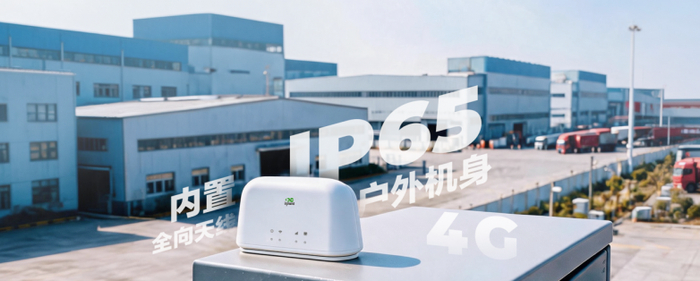

ODU302 采用了另一种处理方式。两根 4G 天线和一根 Wi-Fi 天线被收进机身,整机具备 IP65 防护,路由器可以和天线一起安装在机柜外部。相较传统 “柜内路由器 + 柜外天线” 部署,这样就无需布设射频馈线、也不用配置外置天线接口,消除馈线信号衰减以及接头密封失效隐患。
柜外安装不代表可以省略现场勘察。当地运营商覆盖、安装位置和周边遮挡仍会影响联网效果。ODU302 减少的是路由器与天线分开部署时的部分安装环节,不是对无线环境的判断。
设备装在哪里,现场条件往往说了算
户外机器没有统一的安装方式。ATM 和自助终端需要考虑如何与机柜结合,仓储和园区点位可能只有墙面,户外监控则常常跟着立杆部署。安装位置不同,可用的电源和布线方式也不同。

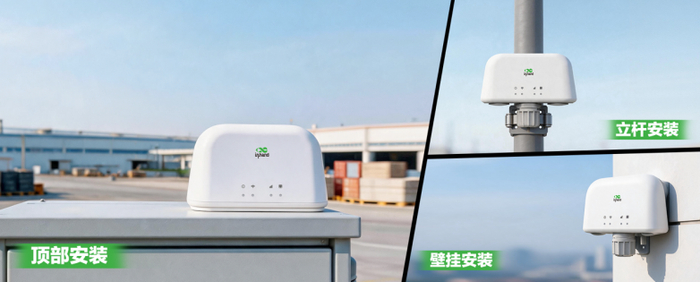

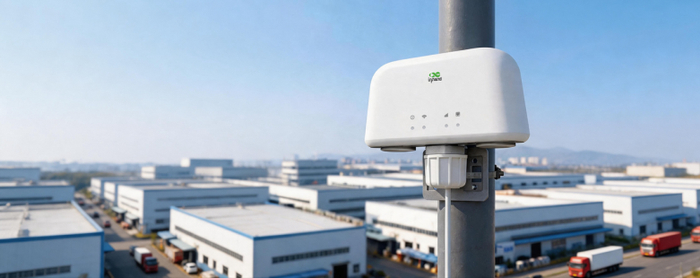

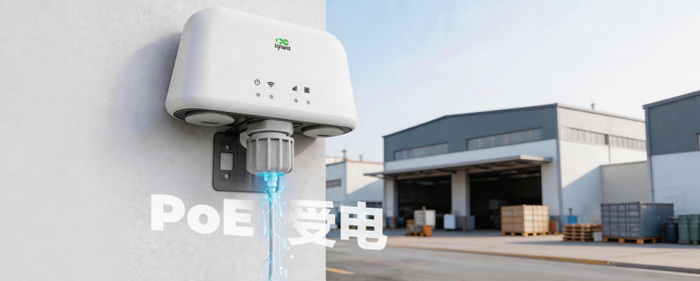

针对这些差异,ODU302 支持顶装、壁挂和抱杆。顶装用于与 ATM、自助终端等设备结合;壁挂和抱杆则对应墙面、立杆等常见户外条件。供电方面,设备支持 IEEE 802.3af PoE 受电和 9—36 V DC 输入。现场如果已经布设网线,PoE 可以让一根网线同时承担供电和数据连接;终端如果有可用的直流电源,则可以使用 DC 输入。
三种安装方式和两种供电输入,并不意味着一台设备可以无条件地用于所有点位。机柜结构、壁面承重、立杆直径、网线距离和现场电源,仍然决定最终的安装方案。
无人值守点位掉线后,谁来恢复连接?
无人值守设备离线后,运维人员在管理端看到的往往只是“失联”。原因却可能很多:SIM 卡拨号失败、当前蜂窝网络波动、有线 WAN 中断,或者路由器自身运行异常。完全依赖人工重启和现场排查,在少量点位上可以执行,到了分散部署的项目中就会很被动。

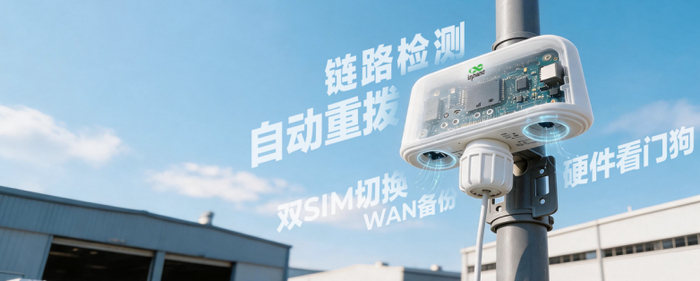

ODU302 对不同层次的异常分别留了处理路径。主 SIM 拨号失败或信号低于设定阈值时,设备可按配置切换至备用 SIM;蜂窝拨号与有线 WAN 端口也可以互为主备。设备还可通过 ICMP、TCP 或 DNS 检测链路,在断线后重新拨号;内置看门狗用于设备自检和故障恢复。
这些机制能处理的是特定条件下的链路或设备异常,无法消除运营商网络、现场供电和物理线路上的所有问题。双 SIM 如何选择运营商,蜂窝和 WAN 如何设定主备,仍然需要根据业务对连接的要求来配置。
点位越来越分散,设备状态怎么掌握?
一台设备出现问题,现场看灯、查配置、重启设备并不困难。但当设备分布在不同商户、园区或道路点位,运维人员需要先知道哪台设备出了什么问题,再决定是否安排人员到场。如果每次异常都从上站检查开始,远程管理就失去了意义。
ODU302 可以接入映翰通 Device Manager。运维人员可以远程查看设备状态、下发配置、升级固件和重启设备,并查看流量统计与相关告警。对于需要与业务中心或远程内网通信的项目,设备还支持 VPN、状态检测防火墙和访问控制。
云端能处理的是查看状态、修改配置和重启等远程操作。端子松动、线缆损坏、外部断电等物理问题,仍需要现场人员处理。集中管理的价值,是先分清哪些问题可以远程解决,哪些确实需要上站。
一体化户外路由器适合哪些项目?
从产品设计与场景的对应关系看,ODU302 面向的是分散部署的户外机器联网。ATM、自助售货机和加油机可以采用顶装,将路由器放到金属机柜外;户外监控点位可以采用抱杆,并根据现场选择 PoE 或 DC 供电;仓储园区和分散商业点位则可以根据墙面、立杆和运维条件,选择安装与管理方式。
一体化户外路由器不是分体式方案的通用替代品。如果项目需要单独选择特定天线,或者现有机柜、馈线和防水方案已经完成标准化,分体式设计仍然保留着配置灵活性。对于希望减少外部部件、重复部署并进行远程管理的点位,ODU302 给出了另一种选择。
对分散部署的项目而言,一体化设计的价值不只是减少几件外部配件。安装位置、取电方式、异常恢复和远程管理能够在设备选型阶段一起考虑,现场需要临时协调的事情就会相应减少。
ODU302 的产品价值也落在这里:让更多安装和运维问题在设备选型时得到回答,而不是留到每一个现场分别处理。
